Adaptorul de comunicație CAT ET3 este interfața prin care legi un laptop de calculatoarele de comandă (ECM) ale utilajelor și motoarelor Caterpillar. Se cuplează prin USB la PC, iar la celălalt capăt intră în priza de diagnoză a utilajului și vorbește pe magistralele J1939, J1708 (ATA) și Cat Data Link — protocolul propriu al mărcii. Nu are ecran și nu lucrează de unul singur: rolul lui e să ducă software-ul de service Cat ET (Caterpillar Electronic Technician) de pe Windows până la modulele de pe excavator, buldozer, încărcător sau grupul electrogen. E scula pe care o ții în ladă când ai de umblat pe orice motor sau utilaj Caterpillar, de la cel industrial până la cel de minerit.
Acesta este un produs aftermarket, nu unul OEM — o alternativă accesibilă la echipamentul de diagnoză oficial al mărcii. Funcțiile online (cele care cer autentificare la serverele producătorului) nu funcționează pe această variantă. Dacă ai nevoie de toate funcțiile oficiale și de suportul producătorului, îți recomandăm produsul OEM.
Ce face adaptorul CAT ET3
Punte USB între laptop și ECM Caterpillar
Adaptorul face legătura fizică dintre PC și calculatoarele utilajului. Îl bagi în USB, cuplezi cablul potrivit în priza de diagnoză și de acolo încolo lucrezi din software.
Vorbește J1939, J1708 și Cat Data Link
Acoperă magistralele SAE J1939 și J1708 (ATA), dar și Cat Data Link, canalul proprietar prin care Caterpillar ține modulele mai vechi. Fără el, un scaner generic nu ajunge la ele.
Cabluri pentru prize noi și vechi
În trusă intră cablul de 9 pini J1939/J1708, cel de 14 pini pentru echipamentele mai noi și cel de 6 pini pentru cele vechi. Cauți mufa de diagnoză, alegi cablul, gata.
Rulează software-ul de service Cat ET
Prin adaptor pornești Caterpillar Electronic Technician pe laptop — aplicația de service cu peste 100 de funcții de diagnoză, informare și configurare, cu meniuri derulante pe fiecare operațiune.
Motoare și utilaje, on și off-highway
Nu se limitează la aplicații rutiere. Ajunge la fel de bine pe motoarele industriale, marine și de generare energie și pe utilajele de construcții sau minerit Caterpillar.
Citește identitatea ECM la pornire
Când deschizi programul, îți afișează pe un ecran de rezumat versiunea și datele de identificare ale modulului conectat. Vezi din prima cu ce ai de-a face.
Detalii tehnice
| Tip | Interfață de comunicație (VCI, tip pass-through) între PC și ECM-urile Caterpillar; replică aftermarket a adaptorului Cat Communication Adapter 3 |
|---|---|
| Sistem de operare | Fără sistem de operare propriu — rulează software-ul de service Cat ET pe un laptop/PC cu Windows (laptopul nu este inclus) |
| Ecran | Fără ecran propriu — diagnoza apare pe monitorul PC-ului |

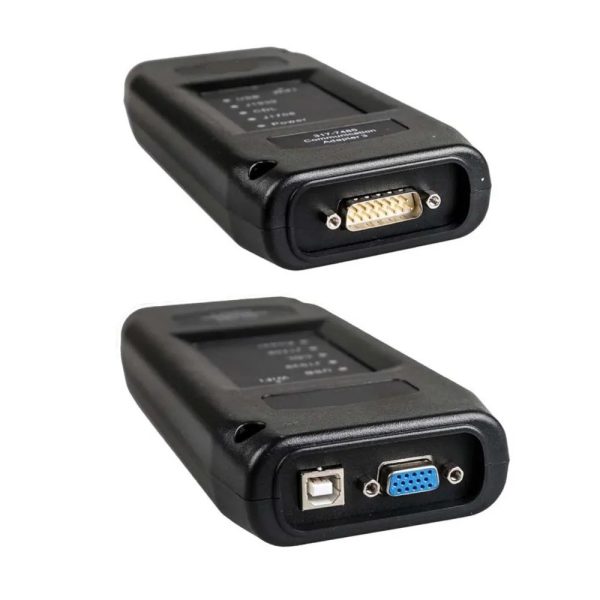

| Conectare la PC | USB, cu cablul inclus în pachet |
| Conectare la utilaj | Priza de diagnoză Caterpillar, prin cablurile de adaptare din trusă: 9 pini J1939/J1708, 14 pini, 6 pini |
| Protocoale | SAE J1939 (CAN, 250K), SAE J1708 / J1587 (ATA) și Cat Data Link (CDL), magistrala proprietară Caterpillar |
| Alimentare | Din priza de diagnoză a utilajului, fără sursă separată |
| Compatibilitate | Motoare și utilaje Caterpillar, on-highway și off-highway |
Ce poți face prin adaptor și Cat ET
- Coduri de eroare active și înregistrate — le vezi pe cele active și pe cele memorate de ECM și le ștergi pe cele înregistrate după ce ai reparat.
- Vizualizare evenimente — deschizi jurnalul de evenimente în care motorul a lucrat în afara parametrilor și pe care modulul le-a reținut.
- Parametri în timp real — urmărești simultan un grup de valori, temperaturi, presiuni și turații, exact cum se schimbă ele la sarcină.
- Înregistrare și grafice — logezi datele de performanță și scoți grafice pe parametrii de stare, ca să compari după intervenție.
- Date prognostice — recuperezi histograme și totalurile motorului, de la combustibilul consumat până la orele de funcționare.
- Configurație ECM — citești setarea curentă a modulului și o modifici cu parametrii ceruți de aplicația concretă a utilajului.
- Teste de diagnoză — rulezi teste de cablaj, cilindri sau componente, inclusiv decuplarea automată a unui cilindru cu comparație între alimentări.
- Calibrări — execuți calibrările prin care aduci performanța ECM-ului la punct după o reparație.
- Programare flash ECM — reprogramezi modulul și reconfigurezi parametrii sistemului de control, în limitele permise de acces.
- Copiere configurație pe mai multe module — încarci aceeași setare pe o serie de calculatoare printr-un asistent de configurare.
- Rapoarte de diagnoză — tipărești rezultatele și le pui la dosarul utilajului sau le predai clientului.
Adaptor, nu aparat de sine stătător
CAT ET3 este puntea de comunicație, nu tot echipamentul. Ca să lucrezi ai nevoie de un laptop propriu cu Windows pe care rulează software-ul de service Cat ET; adaptorul doar leagă PC-ul de ECM și traduce între ele. În trusă nu găsești tabletă, multimetru sau osciloscop — pentru așa ceva iei un kit complet de utilaje.
Operațiunile care cer autentificare sau autorizare oficială la Caterpillar — proceduri protejate, acces licențiat, activări online — nu sunt garantate pe o variantă aftermarket. Pentru acoperire completă și suport de reprezentanță, ai nevoie de adaptorul de comunicație oficial Caterpillar.
Acoperirea reală pe module, funcții și generații de echipamente depinde de versiunea software-ului de service rulat pe laptop. Conținutul exact al cablurilor din pachet poate diferi ușor de la un lot la altul.

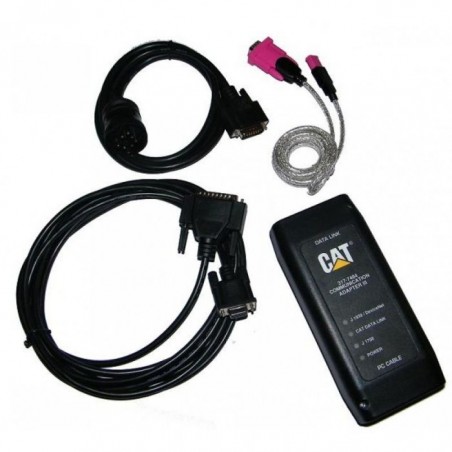

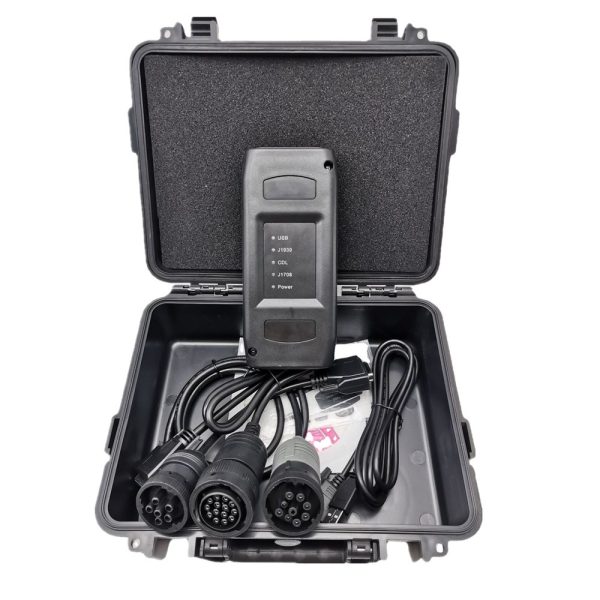

Ce conține pachetul

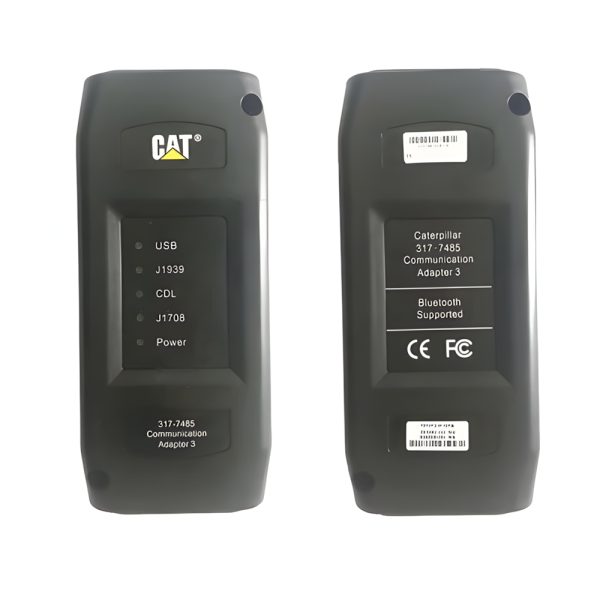

- Adaptor de comunicație CAT ET3

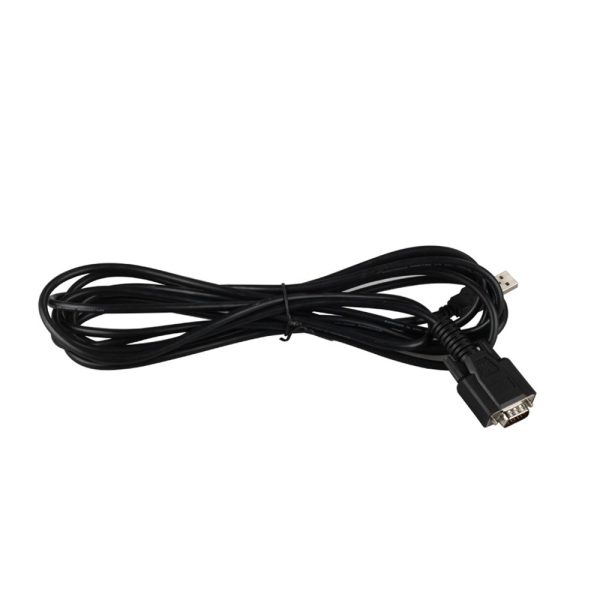

- Cablu USB (adaptor – laptop)
- Cablu J1939/J1708 cu 9 pini
- Cablu cu 14 pini (echipamente noi)
- Cablu cu 6 pini (echipamente vechi)
- Cutie de plastic pentru depozitare și transport
Conținutul exact al cablurilor poate varia ușor între loturile de fabricație.
Întrebări frecvente
Ce face mai exact adaptorul CAT ET3?
Este interfața care leagă un laptop de calculatoarele utilajului. Se conectează prin USB la PC și prin priza de diagnoză la utilaj, apoi diagnoza propriu-zisă se face din software-ul Cat ET care rulează pe laptop.
Am nevoie de laptop pentru el?
Da. Adaptorul nu are ecran și nu funcționează singur. Îți trebuie un laptop cu Windows pe care rulează software-ul de service Caterpillar Electronic Technician; laptopul nu este inclus în pachet.
Ce protocoale acoperă?
SAE J1939, SAE J1708 (ATA) și Cat Data Link, magistrala proprietară Caterpillar. Datorită acesteia din urmă ajunge și la module la care un scaner de camioane obișnuit nu poate intra.
Merge și pe motoare industriale sau marine, nu doar pe utilaje?
Da. Pe lângă utilajele de construcții și minerit, se cuplează pe motoarele Caterpillar industriale, marine, de generare energie și din zona petrol și gaze. Nu e limitat la aplicații rutiere.
Ce prize acoperă cablurile din trusă?
Cablul de 9 pini J1939/J1708, cel de 14 pini pentru echipamentele noi și cel de 6 pini pentru cele vechi. Alegi mufa după priza de diagnoză a utilajului pe care lucrezi.
Poate reprograma un ECM?
Prin software poate face programare flash și reconfigurarea parametrilor de control. Pe o variantă aftermarket însă, operațiunile care cer autorizare oficială Caterpillar nu sunt garantate; pentru ele e nevoie de echipamentul de reprezentanță.
Este un produs OEM?
Nu. Este o alternativă accesibilă la echipamentul de diagnoză oficial al mărcii. Funcțiile online și cele autentificate la serverele producătorului nu merg pe această variantă. Dacă ai nevoie de acoperire completă și suport de reprezentanță, îți recomandăm produsul OEM.
